Công ty Truyền tải điện 4 (PTC4) đã phối hợp với Công ty TNHH KTĐ VTECH và chuyên gia của hãng Power Technologies/Singapore tổ chức hội thảo giới thiệu một số công nghệ mới đã được đưa vào vận hành trong lưới điện. Tại buổi hội thảo, chuyên gia hãng Power Technologies đã giới thiệu những nét đặc trưng công nghệ mới giám sát online, trong đó có một số nội dung cụ thể như:
- Về cảm biến nhiệt độ không dây PTSPS061: với kích thước nhỏ gọn, sử dụng năng lượng cảm ứng điện trường của chính các thiết bị cần được giám sát để làm nguồn nuôi cho cảm biến.
- Cảm biến dung chip truyền thông không dây với băng tần 433MHZ/Texas Instrument. Khoảng cách giao tiếp ngoài trời của cảm biến lên tới 500m thích hợp giám sát các vị trí phát nhiệt trong sân trạm biến áp, đường dây ngoài trời đến 500kV.

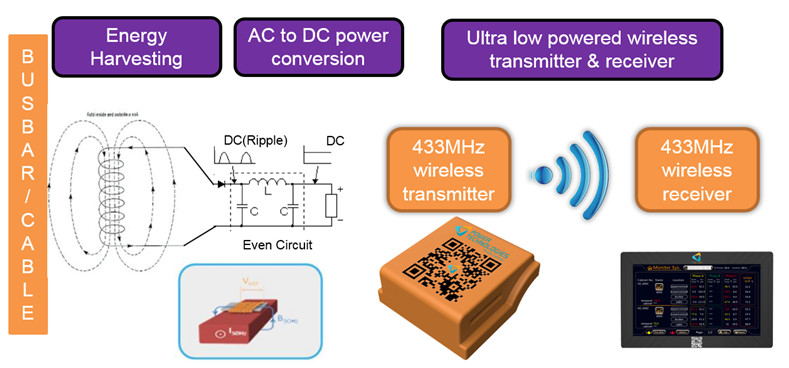

Nguyên lý làm việc của các cảm biến giám sát phát nhiệt ngoài trời

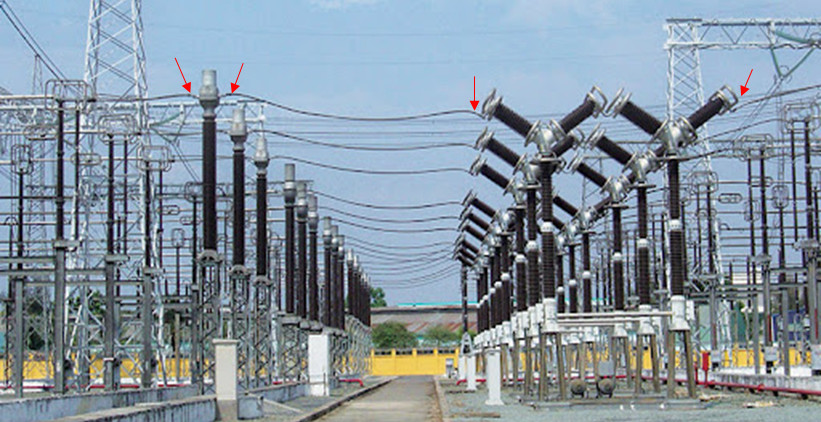

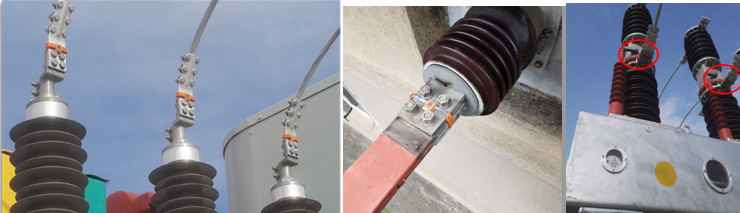

Vị trí lắp các cảm biến giám sát phát nhiệt ngoài trời
- Đối với công nghệ giám sát nhiệt độ thiết bị trong tủ hợp bộ, các cảm biến phóng điện cục bộ không dây 5 trong 1 loại PTSPD4000W: có 05 chức năng chính là phát hiện các tín hiệu phóng điện cục bộ bằng phương pháp UHF, UltraSonic, TEV, kết hợp với cảm biến nhiệt độ và độ ẩm môi trường để giám sát cho các tủ hợp bộ trung và hạ thế.

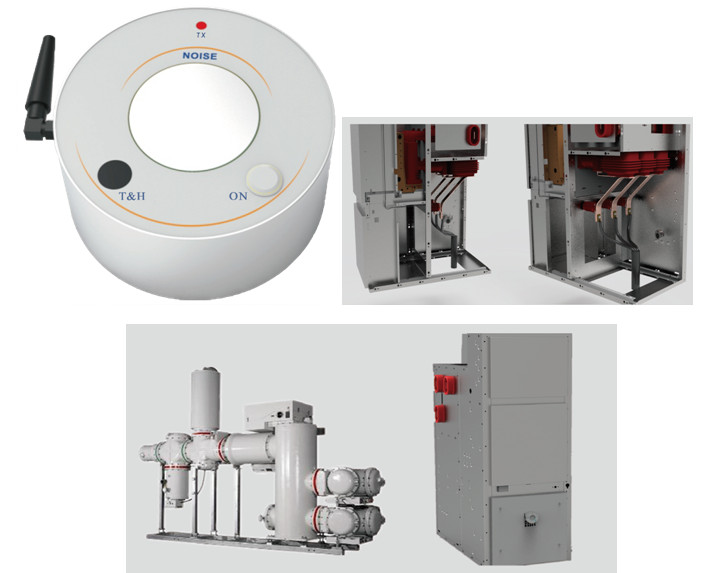

Vị trí lắp các cảm biến giám sát phát nhiệt, độ ẩm, phóng điện trong tủ điện hợp bộ
- Các bộ thu dữ liệu có thể nhận được 1000 cảm biến nhiệt độ 100 cảm biến độ ẩm môi trường và 100 cảm biến phóng điện cục bộ.
- Phần mềm scada cho hệ thống giám sát nhiệt độ và PD có thể hoạt động độc lập hoặc kết nối chung với scada của trạm; truy cập từ xa qua laptop hoặc smartphone , cài đặt các chế độ cảnh báo tại chỗ hoặc từ xa qua email/SMS/app… đa ứng dụng.

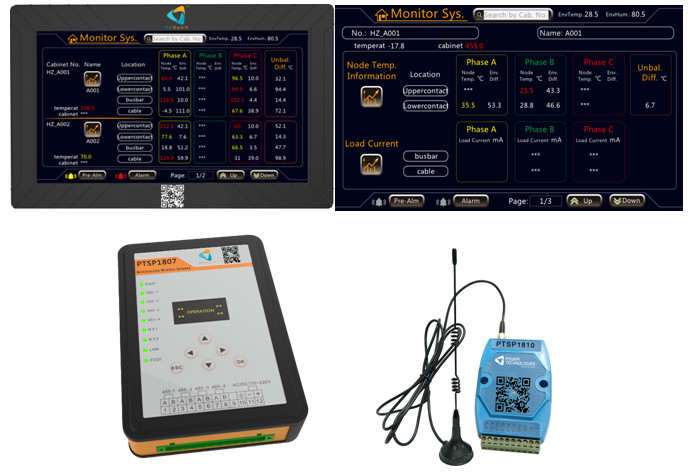

Các thiết bị thu dữ liệu, phân tích, phát cảnh báo đến cho người vận hành qua email/SMS/app… đa dụng
Về các công nghệ mới về phương pháp đo đạc, kiểm tra, thí nghiệm, bảo vệ chống sét đánh mới cho hệ thống điện, Các chuyên viên kỹ thuật Công ty VTECH đã trình bày như sau:
- Phương pháp đo tiếp địa: Đo điện trở tiếp địa loại kẹp dòng 1 điểm không cần tháo kết nối dây tiếp địa, chỉ cần kẹp vào dây tiếp địa của trụ, cho kết quả nhanh chóng, không mất nhiều nhân công

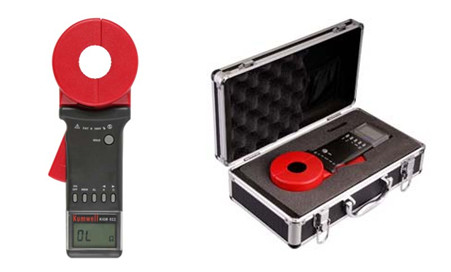

Kìm kẹp dòng 1 điểm không cần tháo kết nối dây tiếp địa
- Phương pháp mới – phân tán sét không cho sét đánh vào cột: Dựa trên nguyên lý ngăn ngừa sét đánh trực tiếp vào cột điện truyền tải, Hệ thống phân tán ngăn ngừa sét – Evodis® phân tán những điện tích trên trụ truyền tải thông qua hàng ngàn điểm nhọn và chặn sự tích tụ của những điện tích này trên đầu công trình. Quá trình này làm cho nơi được bảo vệ trở nên vô hình với sét, có khả năng ngăn sét đánh vào cột.
- Hãng Evodis và VTECH sẽ tư vấn thiết kế miễn phí cho khách hàng, quá trình lắp đặt đơn giản dựa trên kết cấu sẵn có của công trình mà không ảnh hưởng đến hoạt động bình thường của công trình

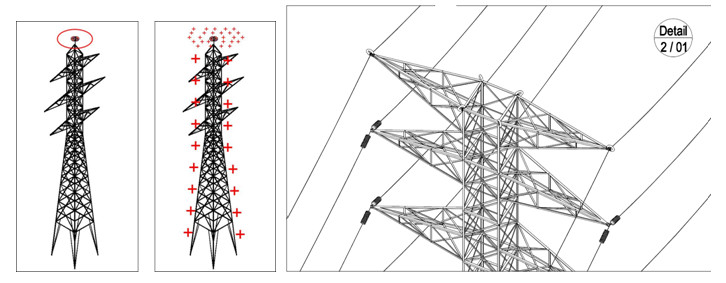

Phương pháp phân tán sét không cho sét đánh vào cột, hãng Evodis và VTECH

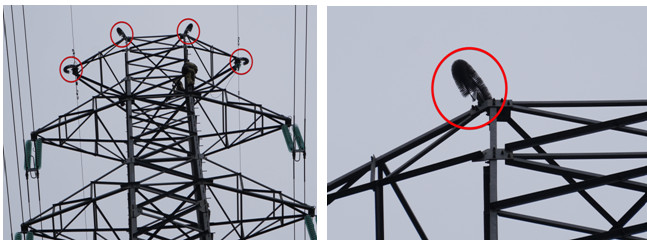

Vị trí lắp phân tán sét không cho sét đánh vào cột, hãng Evodis và VTECH
- Phương pháp làm kín chống ẩm, chống nước xâm nhập cho hầm cáp: Giải pháp cung cấp các module cho từng kích thước cáp hoặc ống qua hầm cấp, giúp ngăn ngừa các động vật, nước xâm nhập từ bên ngoài vào. Ngoài ra hệ thống còn có khả năng bảo vệ chống cháy và chống ẩm. Các module có khả năng tháo lắp, thay thế và mở rộng nhanh chóng, tiện lợi

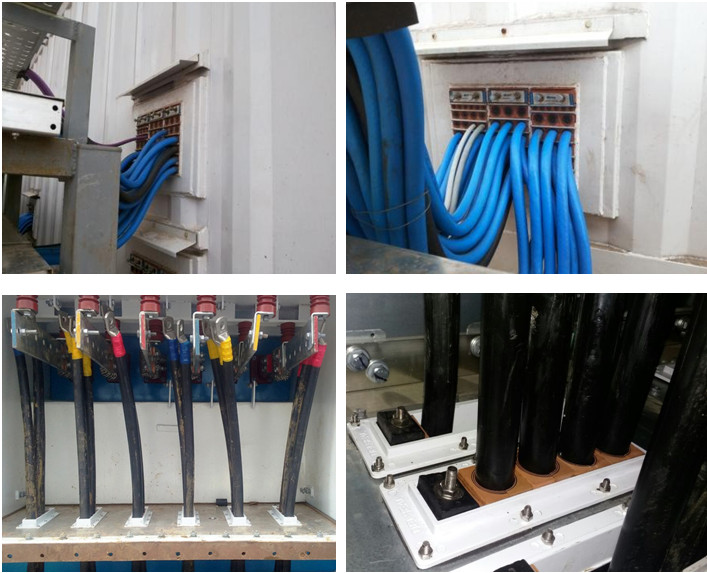

Vị trí lắp chống ẩm, chống động vật cho hầm cáp, tủ điện.
- Phương pháp sơn phủ cách điện: làm tăng khả năng cách điện, chống suy giảm cách điện: Sơn cách điện cao áp gốc Polymer một thành phần (không cần pha trộn) ứng dụng tăng cường sơn phủ cách điện cho các thiết bị điện đến 500kV ở những khu vực nhiễm mặn, bụi bẩn, ẩm ướt.
+ Cường độ cách điện cao, >50kV/mm (theo ASTM 149)
+ Chịu nhiệt độ đến 2000C
+ Chống tia cực tím, axit, kiềm, đặc biệt là môi trường nhiễm mặn
+ Khả năng bám dính cực tốt, bảo hành lên đến 10 năm.
+ Sử dụng công nghệ polymer gốc nước thân thiện với môi trường.
+ Chi phí tiết kiệm hơn 20-30% so với các loại sơn gốc silicone
Sơn phủ tăng cường cách điện thiết bị trạm biến áp
Một số thao tác được hướng dẫn thí nghiệm tại hiện trường: đo điện trở chân cột bằng 01 kìm kẹp dòng, không cần rãi dây hoặc đóng cọc: Phương pháp đo đơn giản, chỉ cần kẹp vào dây tiếp địa cột, thao tác đo nhanh, gọn, không cần nhiểu nhân công, chỉ cần 1 người có thể thực hiện đo được , phù hợp cho những vị trí tiếp địa không thể đóng cọc phụ như các phương pháp đo truyền thống
Các Chuyên gia kỹ thuật đã chia sẻ nhiều kinh nghiệp nghiên cứu khoa học quý báu và diễn giải nhiều sản phẩm ứng dụng công nghệ mới hiện đại với các cán bộ kỹ thuật công ty. Thông qua đó, cán bộ kỹ thuật PTC4 đã được tiếp cận, trao dồi, tiếp thu nhiều kiến thức về công nghệ mới, phương pháp thực hành mới giúp hỗ trợ hữu ích cho công tác vận hành lưới điện tốt hơn.
Đối với các giải pháp và sản phẩm công nghệ tiên tiến nêu trên, khi có cơ hội ứng dụng vào quản lý vận hành lưới điện sẽ làm giảm nhân công nơi công trường, đo đạc được cho các vị trí khó tiếp cận/ hoặc không thể tiếp cận trong vận hành, tăng độ chính xác thông số đo đạc và đảm bảo vận hành tin cậy, liên tục cho lưới điện./.
Một số hình ảnh tại Hội thảo:
