Ngoài các sáng kiến đã được Tổng công ty Truyền tải điện Quốc gia duyệt triển khai, lực lượng CBCNV Đội Truyền tải điện Bù Đăng cũng đang nghiên cứu, triển khai thực hiện một số giải pháp, sáng kiến thử nghiệm. Cụ thể như “Biên tập hình ảnh từ UAV, mobile, thiết bị đo đưa lên bản đồ map online trên đường dây”. Hiện nay, việc triển khai áp dụng UAV/flycam ngày càng dần được thay thế một số công việc truyền thống của nhân viên vận hành lưới điện. Như công tác kiểm tra định kỳ ngày, đo nhiệt độ mối nối, xử lý vật bay (diều, bạt, …), kiểm tra chuyên đề về thiết bị (rà soát tổn thương dây dẫn, DCS, DCQ, chuỗi cách điện, phụ kiện khác, …).

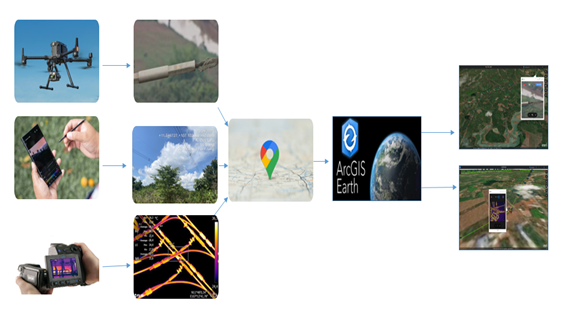

Sơ đồ chuyển đổi tọa độ hình ảnh thu thập từ UAV lên bản đồ ArcGIS.
Việc chụp hình ghi nhận tình trạng cho một đợt kiểm tra ngày có khối lượng rất lớn. Cũng như các hình ảnh được lưu về rất khó để xác định đó là vị trí nào, ở đâu. Cũng như công tác báo cáo kết quả thực hiện trong ngày được nhóm công tác thực hiện thủ công bằng cách sao chép hình ảnh từ thẻ nhớ, sau đó nhớ lại đó là hình ảnh của vị trí nào. Hoặc phải ghi chép tại ngay thời điểm bay. Cả hai cách này đều rất mất thời gian. Từ đó, có thể dẫn đến sai sót cho việc lên kế hoạch để xử lý trong các đợt cắt điện do việc ghi nhớ không chính xác. Trên các phần mềm tạo đường bay hiện nay đang sử dụng như phần mềm QLĐD-UAV (PTC2) cho các UAV, tuy nhiên trên trang web này chưa làm được.
Từ những khó khăn trên, Đội đã nghiên cứu có thể áp dụng phần mềm ArcGis Earth để thể hiện vị trí trên bản đồ map, đo khoảng cách chính xác từ cột tới vị trí khuyết điểm, khoanh vùng tạo ghi nhớ cho các lần kiểm tra tiếp theo hạn chế việc bỏ sót các điểm kiểm tra lần tiếp theo. Có thể sử dụng trực tuyến kết nối từ các thiết bị như máy tính, máy tính bảng, mobile nên việc cập nhật từ máy chủ thì các máy khác có thể truy cập xem được các vị trí trên.
Hiệu quả mà giải pháp mang lại đó là đánh dấu các khuyết điểm từ hình ảnh thu thập từ UAV, điện thoại, các máy đo chuyên dụng để đưa hình ảnh lên bản đồ ArcGIS Earth map online. Xác định các vị trí cần ghi nhớ cho lần kiểm tra tiếp theo hoặc vị trí cần sửa chữa bảo dưỡng đường dây. Rút ngắn thời gian xử lý hậu kỳ khi thu thập hình ảnh từ UAV, điện thoại và thiết bị đo chuyên dụng. Chia sẻ bản đồ vị trí trực tuyến cho các thiết bị PC, mobile, máy tính bảng. Hiện thị trực quan trên bản đồ qua các Layer các lớp, có thể xuất file để dẫn đường đến hình ảnh cần kiểm tra. Xuất file để chỉ đường vào vị trí kiểm tra. Lưu trử dữ liệu từng đợt kiểm tra. Ứng dụng rộng rãi, miễn phí trên các thiết bị, trên các hệ điều hành, không cần máy có cấu hình cao.Hiện tại, đội cũng đang trong quá trình áp dụng, và đã đăng ký sáng kiến lên phần mềm quản lý hoạt động KHCN trong EVN. Nhưng với một số hiệu quả mang lại bước đầu, tin rằng giải pháp có thể triển khai áp dụng rộng rãi. Qua đó, có thể giúp tăng năng suất lao động. góp phần tăng độ tin cậy, đảm bảo lưới điện vận hành an toàn, liên tục, ổn định./.
Một số hình ảnh:

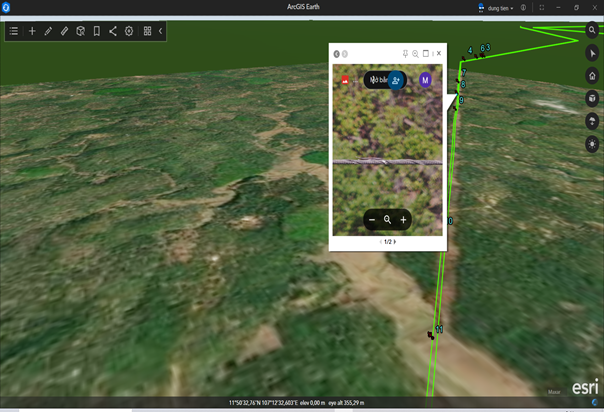

Hình ảnh đánh dấu thứ tự 1-11 là các vị trí của Layer 01 bên hành lang trái dây chống sét bị tổn thương.
Hình ảnh Chỉ đường đi đến vị trí ảnh chụp.
Hình ảnh tổn thương thể hiện trên bản đồ.
